五轴加工中心

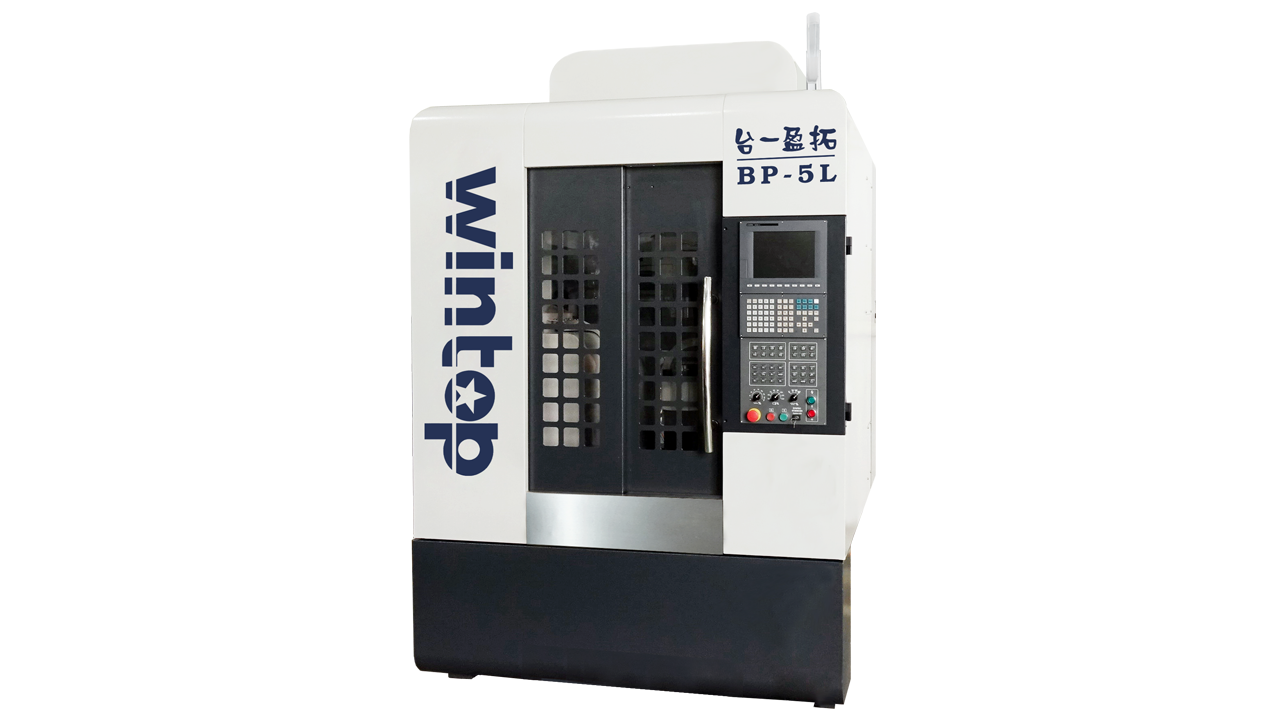

BP-5L

产品介绍


产品特性


机身结构

采用一体式龙门架结构,使用最新的三维实体建模技术和有限元分析方法,确保机床整体设计的合理性,保证机床整体的刚性和稳定性,

使其持久处于高效、高精度、高稳定性运转状态。

五轴

采用单臂式四五轴转台,在机床原有三轴结构的基础上,增加B/C轴,减少装夹误差,提高机床的加工柔性和自由度,实现工件的高加工

精度和高表面光洁度。


应用领域

可满足各种金属、非金属小型复杂零部件的五轴联动加工,如平板电脑、全面屏手机玻璃的曲面加工,广泛应用于航天、军事、电子消费

产品等精密产品的成型精细加工。


规格参数

机台基本规格单位BP-5L
控制器
新代
行程
X、Y、Z轴行程mm450×230×230
主轴鼻端至C轴工作台面mm60-290
工作台(四五轴)
盘面尺寸mmΦ125
B、C轴转速rpm200
倾斜轴回转角度(B轴)deg±110°
T型槽尺寸(宽×间距×槽数)mm×度×个12×90°×4
最大工件直径mmΦ350
水平最大载重kg50
倾斜最大载重kg30
主轴
主轴转速rpm36000(内藏式)
主轴马达功率kW6
主轴锥度
HSK-E32
主轴直径mm100
进给率
X、Y、Z轴最快进给速度m/mim24×24×24
X、Y、Z、B、C轴马达功率kW1.3×1.3×1.3×2.2×0.42
精度
双向定位精度(全行程)mm0.01
双向重复定位精度(全行程)mm0.007
圆弧差补精度(X、Y轴)mm0.01
自动换刀机构
换刀机构型态
伞式
刀库容量18
最大刀径(满刀)mm50
最大刀长mm150
最大刀具重量kg3
动力源
主轴冷却功率w1000
轨道润滑自动注油器w90
切削液泵浦w750
压缩空气压力kg/c㎡6
电力需求kVA10
机台尺寸及重量
净重kg3800
机台尺寸(左右×前后×高)mm1620×1740×2605
机台总占地尺寸(左右×前后×高)mm1925×2485×2675
标准配置选购配置

自动润滑系统
主轴松刀吹气装置
切削吹气装置
乙太网络
主轴冷却机
LED工作灯

外接式手摇轮
变压器
全密闭式钣金
作业工具及说明书
电气箱热交换器
刀库

三色警示灯
水平调整块
机台切削液系统
水箱
底座冲屑系统

圆盘式油水分离器
自动对刀仪
切屑液冷却系统
机台清洁水枪
