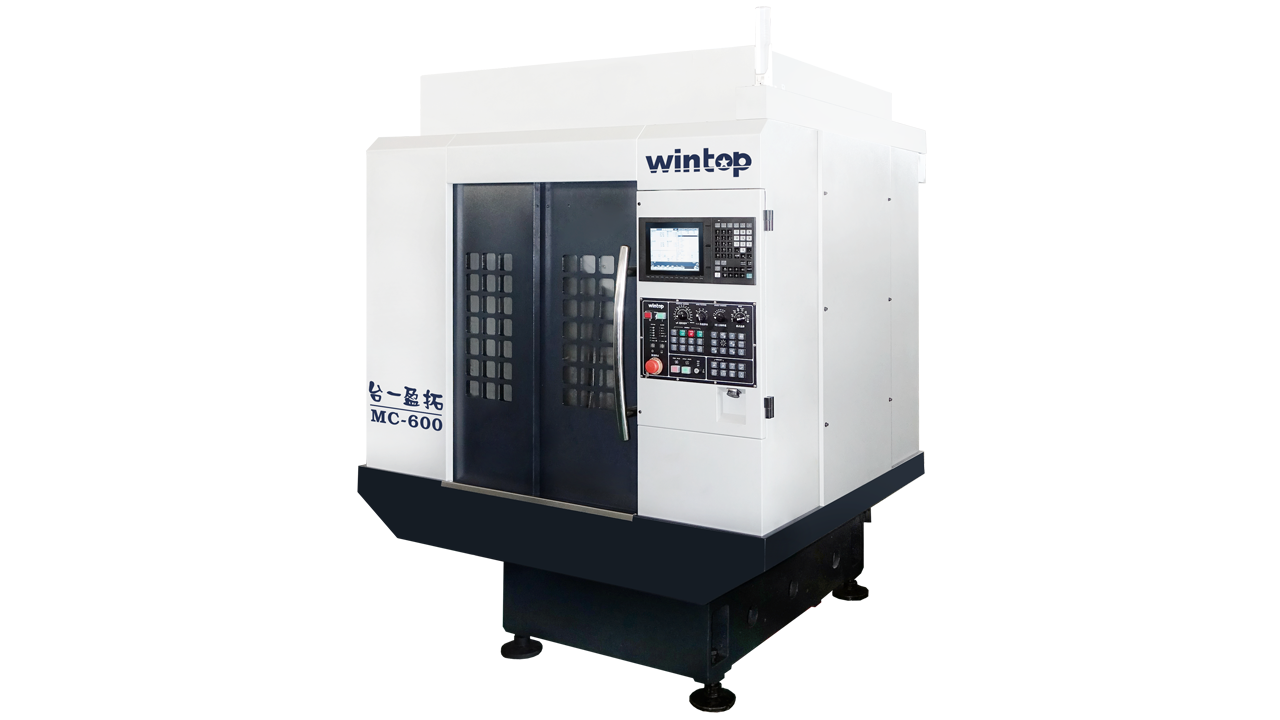

产品介绍
产品特性
■ 机床床身采用灰铸铁，强度高，耐磨性与减震性好，满足轻型高速的要求。
■ 采用夹臂式刀库，提高机床换刀速度。
■ 采用直结式主轴，高刚性设计、准确定位，确保高速，高精度加工。
■ Z轴采用滚柱线性滑轨，具有高刚性与重负荷能力，机台运行更加稳定。
■ 高反应的伺服系统，使攻丝加工的时间更短，编码器分辨率的大幅提高以及补正功能的运用，实现加工的高精度。
产品应用
专门用于针对小型多孔零件的钻削及攻丝加工的高速、高效、高精度的产品。适用于手机行业、航空航天、汽车机车、仪器仪表、轻工轻纺、电子电器和机械制造等行业中的中小型箱体、盖、板、壳、盘等零件的加工。现时主要应用于电子消费产品的金属外壳和功能模块。
规格参数
| 机台基本规格 | 单位 | MC-600 | ||||
| 控制器 | 三菱M80A | |||||
| 行程 | ||||||
| X、Y、Z轴行程 | mm | 600×400×360 | ||||
| 主轴鼻端至工作台面 | mm | 184-540 | ||||
| 主轴中心到Z轴护罩面距离 | mm | 405 | ||||
| 工作台 | ||||||
| 工作台尺寸 | mm | 700×400 | ||||
| 工作台最大载重 | kg | 250 | ||||
| T型槽尺寸（宽×槽数×间距） | mm×个×mm | 14×3×125 | ||||
| 主轴 | ||||||
| 主轴转速 | 标配 | 选配 | ||||
| rpm | 24000(直结式) | 20000(直结式) | ||||
| 主轴马达功率（连续/30分额定） | kW | 2.2/3.7 | 3.7/5.5 | |||
| 主轴锥度 | BT-30 | BT-30 | ||||
| 主轴直径 | mm | 100 | 100 | |||
| 进给率 | ||||||
| X、Y、Z轴最快进给速度 | m/min | 48×48×36 | ||||
| X、Y、Z轴马达功率 | kW | 1.5×1.5×3.0 | ||||
| 精度 | ||||||
| 双向定位精度(全行程) | mm | 0.01 | ||||
| 双向重复定位精度(全行程) | mm | 0.006 | ||||
| 圆弧差补精度（X、Y轴） | mm | 0.015 | ||||
| 自动换刀机构 | ||||||
| 换刀机构型态 | 夹臂式 | |||||
| 刀库容量 | 支 | 16或21 | ||||
| 最大刀径（满刀/邻空刀） | mm | 60/80 | ||||
| 最大刀长 | mm | 200 | ||||
| 最大刀具重量 | kg | 3 | ||||
| 动力源 | ||||||
| 主轴油温冷却机 | w | 990 | ||||
| 轨道润滑自动注油器 | w | 100 | ||||
| 切削液泵浦 | w | 750 | ||||
| 压缩空气压力 | kg/cm² | 6 | ||||
| 电力需求 | kVA | 15 | ||||
| 机台尺寸及重量 | ||||||
| 净重 | kg | 2500 | ||||
| 机台尺寸（左右×前后×高） | mm | 1670×2140×2430 | ||||
| 占地尺寸（左右×前后×高） | mm | 2170×2660×2630 | ||||
| 标准配置 | 选购配置 | |||||
自动润滑系统 主轴松刀吹气装置 SD卡 切削吹气装置 内含记忆体500KB 外接式手摇轮 水箱 机台切削液系统 | 全密闭式外罩 水平调整块 三色警示灯 乙太网络 LED工作灯 变压器 同期攻牙 夹臂式刀库 | 第四轴 圆盘式油水分离器 自动对刀仪 工件量测系统(探头OMP40) 油雾吸收器 自动化自动门 主轴油温冷却机 | ||||
